Конденсатори ховаються в кожному куточку сучасної електроніки – від сердець смартфонів до мозку холодильників. Вони накопичують енергію, як гігантські губки, фільтрують сигнали і стабілізують напругу. Але коли один з них дає збій, вся система йде шкереберть: миготять екрани, гудуть мотори чи просто мовчить прилад. За даними сайту masteram.com.ua, найчастіше конденсатори страждають від перегріву, вібрацій чи просто віку, перетворюючись на винуватців поломок у 30-40% випадків ремонту побутової техніки.
Мультиметр стає вашим найкращим другом у цій битві. Простий пристрій з щупами розкриває таємниці компонента за хвилини. Головне – знати нюанси, бо груба сила тут не пройде. Розберемо все по поличках, від базових кроків для новачків до тонкощів для тих, хто вже перепаяв не один блок живлення.
Типи конденсаторів: хто є хто перед перевіркою
Не всі конденсатори однакові, і це ключ до правильної діагностики. Електролітичні гігантів – алюмінієві чи танталові – полюбляють полярність, як магніт полюси. Плюс мітить стрілкою чи смужкою з мінусом, а помилишся – отримаєш витік чи вибух. Вони сягають тисяч мікрофарад, живуть у блоках живлення, де терплять високі напруги до 450 В.
Керамічні крихітки, навпаки, неполярні, витримують температури до 200°C і ховаються в SMD-корпусах на платах материнських карт. Їх ємність – пікфаради чи нанофаради, перевіряти їх мультиметром складніше через малість. Плівкові – золоті середини для аудіо, стійкі до пульсацій, а мікові – для високовольтних радіо.
- Електролітичні: Полярні, великі ємності, чутливі до полярності та ESR (еквівалентний послідовний опір).
- Керамічні: Неполярні, малі, часто SMD, пробиваються рідко, але втрачають ємність від віку.
- Танталові: Компактні, полярні, лютий характер – пробій і пожежа, якщо перевернути.
- SMD-усі: Випаювати для точності, бо плата маскує покази.
Перед тестом гляньте маркування: ємність (10µF), напруга (16V), тип. Це дасть орієнтир. Пам’ятайте: для конденсаторів менше 0,1 мкФ мультиметр часто бреше – беріть LC-метр.
Безпека на першому місці: розрядка як ритуал
Конденсатор – це пастка з енергією, здатна вдарити струмом 400 В навіть після відключення. Уявіть іскру, що б’є по пальцях, чи гірше – по мультиметру. Завжди розряджаємо. Візьміть резистор 1-10 кОм, 5 Вт – чорний стрижень сили. Під’єднайте поперек ніжок на 10-30 секунд, поки напруга впаде до нуля.
- Вимкніть пристрій, витягніть з розетки.
- Знайдіть конденсатор, зніміть з плати (для точності).
- Замкніть ніжки резистором або викруткою з ізоляцією.
- Перевірте мультиметром у режимі напруги – має бути 0 В.
Для великих, як у мікрохвильовках, використовуйте LowZ-режим мультиметра, якщо є (Fluke радить). Без цього – ризикуєте здоров’ям. Тепер руки чисті, вперед до тестів.

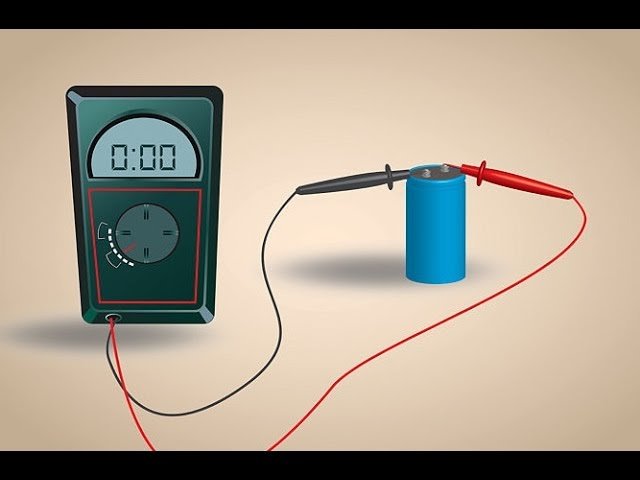

Класичний метод: перевірка опором
Режим омметра – найпростіший, працює на 90% мультиметрів. Конденсатор заряджається від батареї приладу, опір танцює від нуля до безкінечності. Це як дивитися, як наповнюється ванна: спочатку швидко, потім повільно.
Для неполярних: під’єднайте щупи будь-як – опір росте плавно. Полярні: червоний на плюс, чорний на мінус. Справний покаже: 0-10 Ом старт, ривок до OL (перевантаження) за 2-5 сек. Зніміть щупи, опір впаде повільно при розряді.
- Коротке замикання: опір 0-5 Ом постійно – пробій, викидайте.
- Обрив: одразу OL – ніякого заряду, мертвий.
- Витік: опір низький, не росте – протікає.
Повторіть у зворотній полярності для полярних: має бути OL одразу. Тестуйте кілька разів – конденсатор “втомлюється”. За masteram.com.ua, цей метод ловить 80% дефектів електролітів.
Точність на максимумі: режим ємності
Не всі мультиметри мають позначку “F” чи “µF”, але якщо є – скарб. Прилад заряджає конденсатор відомим струмом, рахує час, видає ємність. Ідеально для точності ±5-10%.
- Перейдіть у режим ємності (найвищий діапазон для великих).
- Під’єднайте щупи з полярністю.
- Чекайте 3-10 сек, поки стабілізується.
- Порівняйте з маркуванням: відхилення до 20% – норма для старих.
Керамічні показують погано через паразитні ємності, але для 10+ мкФ – супер. Допустиме: алюм ±20%, плівка ±10%, кераміка ±30%. Якщо 50% менше – замініть.
Перевірка на платі: реалії ремонту
Лінь випаювати? Можна, але з хитрощами. Паралельні резистори чи діоди спотворюють. Для опору – подумайте про вплив: якщо конденсатор великий, плата не завадить. Ємність – часто завищена на 10-50%.
У блоках живлення розрядіть первинку окремо. SMD тримайте щупи голкою чи пінцетом. Тестуйте під навантаженням живим сигналом осцилосом для профі, але мультиметр – старт.
Порівняльна таблиця методів перевірки
Ось огляд, щоб обрати інструмент під задачу.
| Метод | Підходить для типів | Точність | Час | Обмеження |
|---|---|---|---|---|
| Опір (Ω) | Електроліти, плівка | Якісна (пробій/обрив) | 10 сек | Не показує ESR, малі ємності |
| Ємність (F) | Всі >0,1 мкФ | Висока (±10%) | 5-20 сек | Не для SMD на платі |
| Прозвонка | Малі неполярні | Низька | 1 сек | Тільки коротке |
Джерела даних: fluke.com та masteram.com.ua.
🚫 Типові помилки, які коштують нервів
Бачив, як хлопці ігнорують розрядку – бах, і мультиметр в смітник. Або тестують полярний навпаки: витік і хибний “пробій”. На платі забувають про паралельні резистори – показує 100 Ом, думають коротке, а то норма. Малі керамічні: мультиметр каже 0, викидають добрий. І ESR плутають з опором – конденсатор гріється в схемі, але тест проходить. Перевіряйте ESR метром, якщо є, бо це вбивця в імпульсних джерелах. 😤
Тепер ви озброєні. Візьміть старий зарядник, розберіть – потренуйтесь. З часом глазомер на візуал (випуклі кришки, тріщини) доповнить мультиметр. А якщо конденсатор оживає схему – радість майстра неперевершена. Експериментуйте, але безпечно – електроніка прощає помилки, тільки не перші.
