29 серпня 1831 року в лабораторії Королівського інституту в Лондоні Майкл Фарадей зафіксував короткочасне відхилення стрілки гальванометра в момент замикання ланцюга батареї. Сусідня котушка, намотана на спільне залізне кільце, миттєво відреагувала, хоча між двома обмотками не було прямого електричного зв’язку. Цей спалах став початком нового розділу фізики — електромагнітної індукції.
Явище полягає у виникненні електрорушійної сили та індукційного струму в замкненому провідному контурі під час будь-якої зміни магнітного потоку крізь його поверхню. Постійне магнітне поле не викликає ефекту, натомість зростання чи спадання потоку, рух магніту, обертання контуру чи зміна струму в сусідній котушці змушують електрони провідника рухатися впорядковано. Відкриття завершило симетрію між електрикою та магнетизмом і дало інструмент для промислового перетворення енергії.
Сьогодні цей принцип живить майже всі теплові, гідроелектростанції та вітрові турбіни світу, забезпечує роботу трансформаторів у мережах передачі, лежить в основі індукційних варильних поверхонь, бездротових зарядок телефонів та електродвигунів багатьох побутових і промислових пристроїв. Без нього електроенергія залишалася б локальним курйозом, а не основою сучасної цивілізації.
Шлях до великого відкриття: від Ерстеда до Фарадея
1820 року данський фізик Ганс Крістіан Ерстед помітив, як стрілка компаса відхиляється біля проводу зі струмом. Електрика породжувала магнетизм — це стало сенсацією. Протягом наступного десятиліття вчені активно шукали зворотний ефект: чи може магнітне поле створювати електричний струм. Багато спроб із постійними магнітами провалилися, бо поле залишалося незмінним.
Майкл Фарадей, син лондонського коваля та колишній підмайстер палітурника, прийшов у науку самотужки. Він читав книги під час роботи, відвідував лекції Гемфрі Деві та згодом став його асистентом у Королівському інституті. Фарадей не мав університетської математичної підготовки, зате володів рідкісною здатністю бачити приховані зв’язки та проводити тисячі систематичних експериментів. Протягом майже десяти років він удосконалював електромагніти, вивчав електроліз та оптичні явища, поступово наближаючись до мети.
Його наполегливість дала результат саме тоді, коли інші вже втратили надію. Фарадей зрозумів ключову умову: потрібна зміна, а не просто наявність магнітного поля.
Експеримент, що змінив усе: залізне кільце Фарадея
29 серпня 1831 року Фарадей взяв залізне кільце діаметром близько 15 сантиметрів. На одну половину він щільно намотав котушку з мідного дроту в бавовняній ізоляції та з’єднав її з батареєю з цинкових і мідних пластин. На протилежній стороні кільця розмістив другу котушку, підключену до чутливого гальванометра.
Коли він замикав ланцюг першої котушки, стрілка гальванометра різко відхилялася в один бік, а потім поверталася до нуля. При розмиканні — відхилення в протилежний бік. Під час постійного струму ефекту не було. Фарадей записав у щоденнику: «хвиля електрики» пройшла крізь залізо. Він зрозумів, що змінний струм у першій обмотці створює змінне магнітне поле в кільці, яке, своєю чергою, індукує струм у другій обмотці.
Пізніше він провів десятки інших дослідів: просунув бар’єрний магніт крізь котушку, обертав мідний диск між полюсами сильного електромагніту, змінював площу контуру. У всіх випадках струм виникав лише під час руху або зміни. Фарадей почав малювати невидимі «силові лінії» магнітного поля — концепцію, яка стала наочною основою для розуміння явища.
Суть явища та закон електромагнітної індукції
Магнітний потік крізь контур — це міра того, скільки силових ліній поля «пронизує» поверхню, обмежену контуром. Якщо поле однорідне і перпендикулярне, потік дорівнює добутку індукції поля на площу. Будь-яка зміна цього потоку — через рух магніту, зміну струму в сусідній котушці, обертання контуру чи навіть деформацію петлі — породжує електрорушійну силу.
Закон Фарадея стверджує, що електрорушійна сила індукції в котушці з N витків дорівнює мінус кількості витків, помноженій на швидкість зміни магнітного потоку: ЕРС = −N × (dΦ/dt). Знак мінус відображає фундаментальне правило природи — протидію зміні. Одиниця потоку в системі СІ — вебер, а індукції поля — тесла.
Фарадей не записав формулу в сучасному вигляді — це зробив пізніше Джеймс Клерк Максвелл, узагальнивши результати в системі рівнянь. Проте саме інтуїтивне розуміння Фарадея дозволило швидко перейти від лабораторних дослідів до практичних машин.
Закон Ленца: як природа зберігає баланс
1834 року російський фізик німецького походження Генріх Ленц сформулював правило напрямку індукційного струму: струм, що виникає, створює власне магнітне поле, яке протидіє тій зміні потоку, яка його викликала. Коли північний полюс магніту наближається до котушки, індукційний струм робить ближній кінець котушки теж північним полюсом — відбувається відштовхування. При віддаленні котушка притягує магніт.
Це правило — прямий наслідок закону збереження енергії. Якби індукційний струм допомагав зміні, система могла б сама себе розганяти без зовнішньої роботи, порушуючи фундаментальні принципи. На практиці це означає, що генератор «чинить опір» обертанню: чим більше струму ви знімаєте, тим сильніше потрібно крутити вал. Механічна робота, яку ви виконуєте проти цього опору, перетворюється на електричну енергію.
Основні способи виникнення індукційного струму
| Спосіб зміни потоку | Що відбувається | Типовий технічний приклад |
|---|---|---|
| Рух постійного магніту відносно котушки | Зміна кількості силових ліній крізь контур | Прості демонстраційні генератори, деякі датчики положення |
| Зміна струму в сусідній котушці | Змінне магнітне поле через спільне осердя | Трансформатори, бездротові зарядні пристрої |

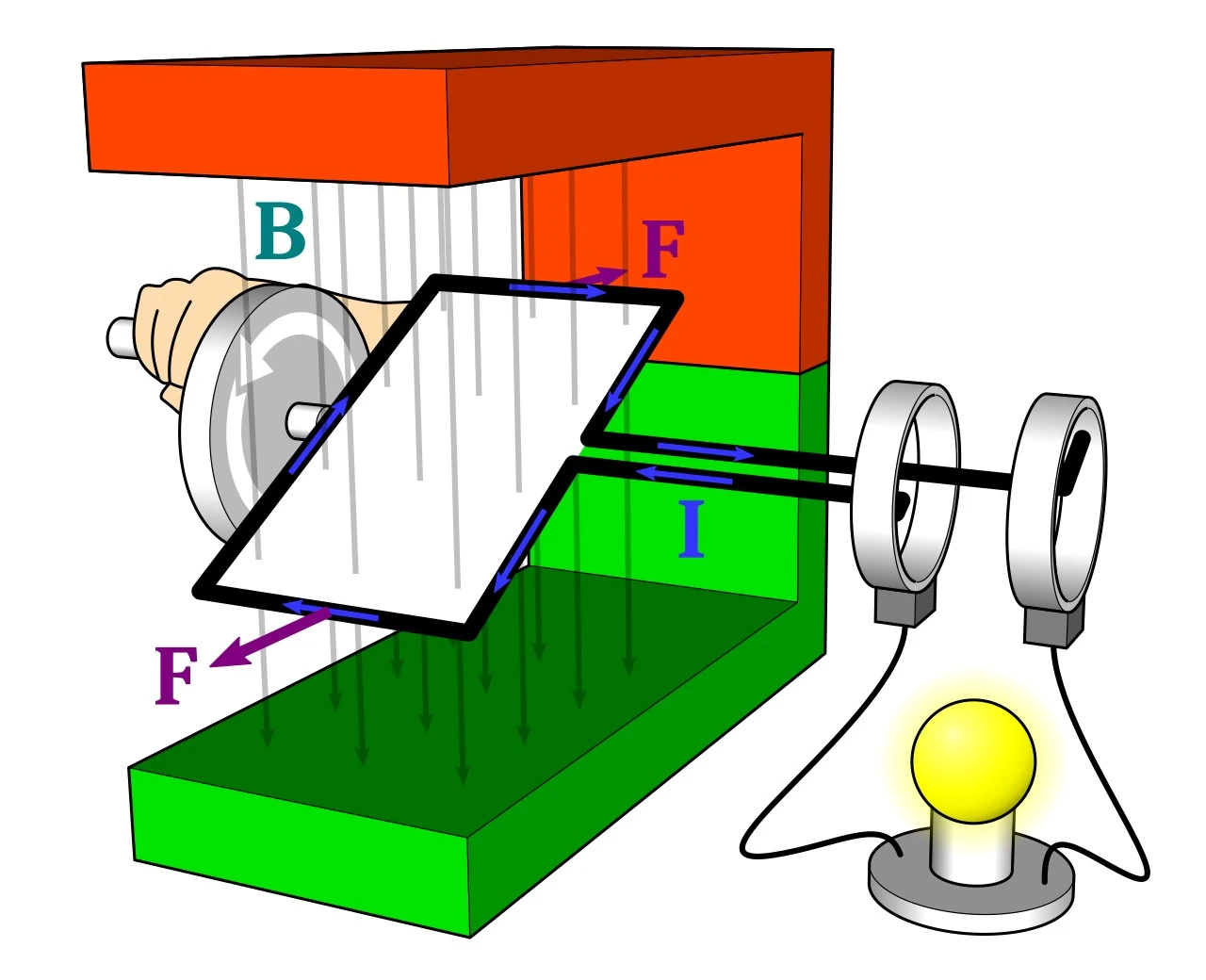

| Обертання котушки або магнітів у полі | Періодична зміна проекції площі або кута | Синхронні та асинхронні генератори на електростанціях |
| Зміна площі контуру або його деформація | Зміна поверхні, яку пронизує потік | Деякі типи датчиків та експериментальні установки |
Кожен спосіб використовує одну й ту саму фізичну основу — зміну потоку — але технічна реалізація визначає ефективність, частоту струму та сферу застосування.
Де ми зустрічаємо електромагнітну індукцію сьогодні
У генераторах електростанцій механічна енергія турбіни обертає ротор з обмотками або магнітами всередині статора. Змінний потік створює трифазний змінний струм, який легко передавати на великі відстані. Трансформатори на підстанціях підвищують напругу до 110–750 кВ для зменшення втрат у лініях, а поблизу споживачів знижують до 0,4 кВ або 220 В. Без трансформаторів сучасна енергосистема була б неможливою — втрати на опір проводів з’їдали б усю потужність уже за десятки кілометрів.
Індукційні електродвигуни з короткозамкненим ротором («біляча клітка») домінують у промисловості завдяки простоті, надійності та низькій вартості. Обертальне магнітне поле статора індукує струми в роторі, які взаємодіють з полем і створюють крутний момент. Такі двигуни працюють у верстатах, насосах, вентиляторах та багатьох електромобілях.
На кухні індукційна варильна поверхня генерує високочастотне змінне поле під склокерамікою. У дні металевого посуду виникають вихрові струми, які розігрівають саме посуд, а не поверхню плити. Ефективність сягає 90 %, а скло залишається прохолодним. Бездротові зарядки телефонів та смарт-годинників використовують ту саму взаємну індукцію між двома котушками, розділеними пластиком або повітрям.
У транспорті вихрові струми застосовують для безконтактного гальмування: в поїздах та американських гірках металеві диски, що рухаються в магнітному полі, гальмуються силою, яка виникає без зносу колодок. Металодетектори та неруйнівний контроль матеріалів також покладаються на індукційні ефекти.
Цікаві факти
- Фарадей провів понад десять років і тисячі експериментів, перш ніж 29 серпня 1831 року досяг першого стійкого результату. Деякі історичні джерела згадують про понад 16 тисяч спроб у різних напрямках науки.
- Він не володів складним математичним апаратом і мислив образами силових ліній. Саме ці наочні уявлення дозволили йому сформулювати ідеї, які Максвелл пізніше записав рівняннями.
- Американський фізик Джозеф Генрі незалежно спостерігав явище самоіндукції та взаємної індукції приблизно в той самий період. Фарадей опублікував результати першим, тому основна слава дісталася йому. На честь Генрі названа одиниця індуктивності — генрі.
- Фарадей був членом релігійної громади сандеманіан і відмовився від лицарського титулу та багатьох державних нагород. Він вважав науку служінням істині, а не шляхом до особистої слави. Одиниця електричної ємності «фарад» названа саме на його честь.
- Відкриття безпосередньо призвело до створення першого динамо-генератора та всієї системи промислового виробництва і передачі електроенергії, яка стала основою другої промислової революції.
- Сьогодні принцип електромагнітної індукції забезпечує роботу переважної більшості електрогенеруючих потужностей планети — теплових, гідро- та вітрових станцій. Виняток становлять лише фотоелектричні сонячні панелі та деякі хімічні джерела струму.
Принцип, народжений у скромній лабораторії 1831 року, продовжує еволюціонувати. Сучасні матеріали з високою магнітною проникністю, надпровідні котушки та цифрове керування дозволяють створювати дедалі ефективніші трансформатори, компактні генератори для відновлюваної енергетики та системи бездротової передачі потужності на більші відстані. Досліди Фарадея не завершилися — вони лише набули нових технічних форм у XXI столітті.
