Вимикач з підсвіткою перетворює звичайний вечірній пошук по стінах на впевнений дотик у темряві, де м’яке сяйво стає вірним провідником. Підключення такого дива техніки здається складним лише на перший погляд, але з правильним підходом це справа кількох годин, що подарує комфорт на роки. Основний принцип простий: фаза йде через вимикач до лампи, а підсвітка живиться від невеликого струму через резистор, загоряючись саме тоді, коли світло вимкнене.
Для стандартного однофазного варіанту візьміть дроти від щитка — коричневий на клему L (вхід фази), з виходу 1 до світильника, синій нуль прямо до лампи, а для підсвітки під’єднайте тонкий місток від нулю. Завжди відключайте автомат, перевіряйте напругу мультиметром і фіксуйте все в підрозетнику. Типові моделі, як від Schneider Electric чи Legrand, мають позначені клеми, що спрощує справу для новачків.
Ця інструкція охоплює вибір моделі, інструменти, безпеку, покроковий монтаж і перевірку, з акцентом на реалії українських будинків 2025 року — від старих панельок з алюмінієм до нових смарт-систем. Результат: не просто світло, а розумний комфорт, що економить нерви й електроенергію.
Темрява в коридорі квартири може перетворитися на справжній лабіринт, але один дотик до вимикача з підсвіткою — і м’яке блакитне сяйво оживає, ніби нічний маяк у мініатюрі. Ці пристрої не просто керують освітленням; вони шепочуть про статус лампи, горять у вимкненому стані й гаснуть при ввімкненні, роблячи життя зручнішим. У 2025 році, коли тарифи на електроенергію кусючі, а LED-лампи правлять балом, такий вимикач стає must-have, поєднуючи естетику з практикою. За даними Державної служби з надзвичайних ситуацій України, 25% пожеж від електрики стаються через погані з’єднання, тож правильний монтаж — це інвестиція в спокій.
Ринок рясніє моделями: від бюджетних китайських за 100 грн до преміум від ABB за 600 грн з гарантією 15 років. Підсвітка на LED економить до 0,2 Вт, не дратуючи очі мерехтінням, на відміну від старих неонових. У старих будинках з 127 В обирайте універсальні моделі, а для смарт-будинків — з Wi-Fi, що інтегруються з Google Home чи Alexa. Ви не повірите, але в Європі 70% нових ремонтів включають саме такі вимикачі, за статистикою Schneider Electric.
Вибираємо ідеальний вимикач з підсвіткою для вашого дому
Вибір вимикача з підсвіткою нагадує пошук ідеальної пари взуття: має сидіти як влиті, не терти й радувати роками. Почніть з типу: однофазний для простих ламп у спальні, двоклавішний для вітальні з двома світильниками чи прохідний, якщо світло вмикається з коридору й кухні. LED-підсвітка краща за неон — яскравіша, довговічніша, з кольорами від білого до червоного для настрою.
Перевірте номінал: 10 А для стандартних 220 В вистачить на 2 кВт, але для потужних стельових світильників беріть 16 А. Матеріали грають роль — ABS-пластик стійкий до ударів, металеві з IP44 для ванни. Розміри стандартні 82×82 мм, але slim-моделі товщиною 20 мм впишуться в мінімалізм. Ціни в Rozetka чи Epicentr коливаються від 70 грн за базовий до 550 грн за Legrand з WAGO-клемами без гвинтів.
- Одноклавішний з підсвіткою: Найпростіший, монтаж за 20 хвилин, ідеал для дитячої — підсвітка заспокоює вночі.
- Двоклавішний: Керує двома групами ламп, підсвітка на кожній клавіші, зручно для великої кімнати.

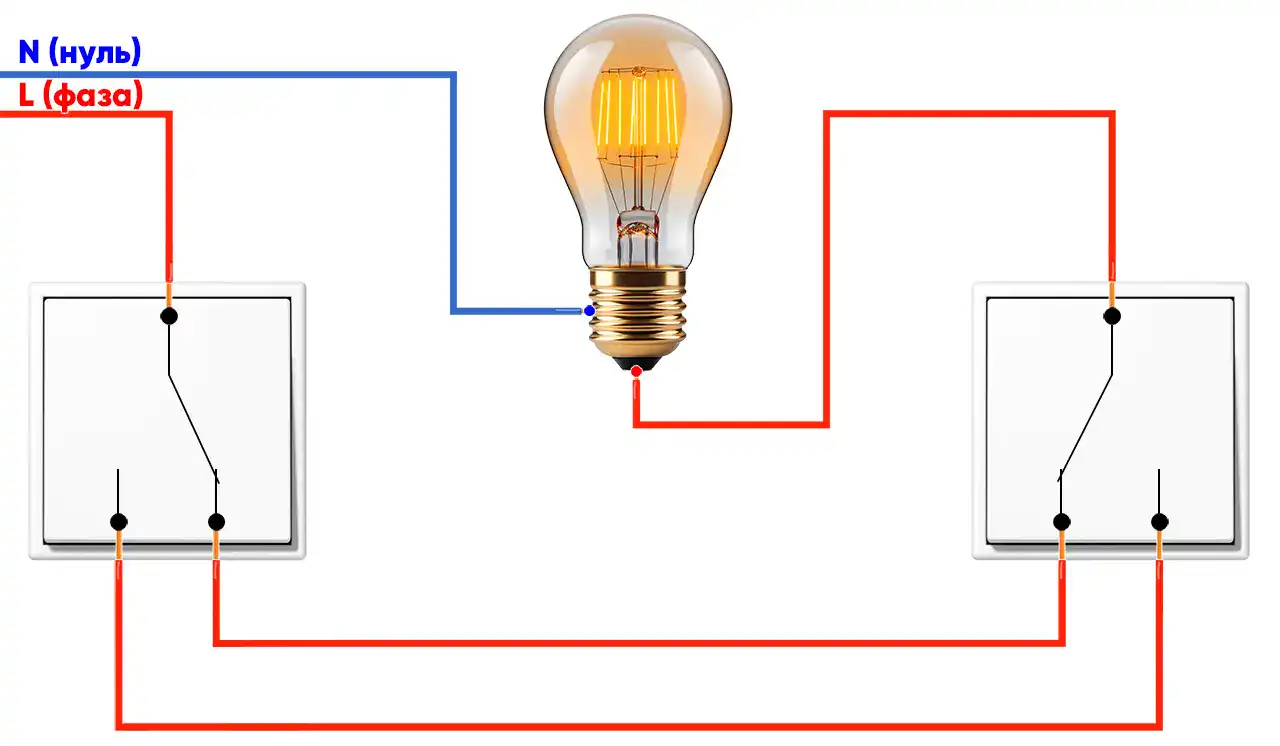

- Прохідний: Для сходів чи довгих коридорів, дві клеми для “подорожніх” контактів плюс L і підсвітка.
- Смарт-вимикач: З нейтраллю, app-керування, голосові команди — майбутнє вже тут.
- Захисний з блокуванням: Для сімей з малюками, підсвітка як бонус.
Перед покупкою читайте відгуки: користувачі хвалять моделі з регульованою яскравістю підсвітки. Якщо проводка алюмінієва, беріть з пружинними клемами — вони стискають надійніше, зменшуючи ризик окислення.
Інструменти та матеріали: арсенал для безтурботного монтажу
Без правильних інструментів монтаж вимикача з підсвіткою перетвориться на нервову битву з дротами, що вислизають. Зберіть комплект заздалегідь, бо бігати по магазинах з відключеним світлом — не варіант. Бюджет для новачка — 400 грн, але інструменти слугуватимуть десятиліттями.
- Індикаторна викрутка або мультиметр — для пошуку фази, must-have для безпеки.
- Пасатижі з ізоляцією, стриппер — зачищають жили на 12 мм без пошкоджень.
- Вимикач з підсвіткою, підрозетник (пластиковий для бетону), гільзи СИЗ чи WAGO-клеми.
- Ізоляційний скотч, рукавички діелектричні — захист від 1000 В.
- Перфоратор чи шуруповерт, набір викруток (хрестова, плоска 3 мм).
Мультиметр — ваш найкращий друг: без нього фаза може вкусити зненацька, як роздратований пес. Купуйте в перевіренних місцях, щоб уникнути браку. Для алюмінієвої проводки додайте гільзи — вони запобігають нагріванню.
Підготовка: безпека понад усе, бо помилка коштує дорого
Електрика — як дикий звір: поважай правила, і вона служитиме вірно. Перший крок — вимкніть автомат у щитку й перевірте напругу мультиметром на всіх дротах: має бути 0 В. У панельках 70-х років проводка часто алюмінієва, що окислюється й іскрить — замініть на мідь 2,5 мм².
Демонтуйте старий вимикач: послабте гвинти, витягніть механізм, від’єднайте дроти й сфотографуйте схему. Очистіть контакти наждачкою 1200 grit від оксиду, замажте тріщини в стіні гіпсом — пил у ізоляції провокує коротке. Якщо немає землі, протягніть жовто-зелений дріт від щитка.
Покрокова інструкція: як підключити вимикач з підсвіткою своїми руками
Серце монтажу — це танець з дротами, де кожен рух має сенс. Схема базується на стандартах IEC 60669: фаза (L) на вхід, вихід (1) до лампи, нуль (N) минає вимикач і йде паралельно до підсвітки через резистор 0,5 МОм. Для прохідних додаються мандрівники.
- Визначте фази: Індикатор сяє на коричневому/чорному — це L, синій — N, жовто-зелений — PE. У старих будинках фаза може бути на нулі — перевірте мультиметром.
- Зачистите жили: 10-15 мм оголення, надіньте гільзи чи вставте в WAGO — скрутки заборонені, бо окислюються.
- Підключіть вхід: Фаза в клему L знизу вимикача, затягніть пружину чи гвинт до 0,5 Нм.
- Вихід до лампи: З клеми 1 (верх) — дріт до світильника. Нуль з щитка — прямо до лампи.
- Підсвітка: Тонкий дріт (0,5 мм²) від N до клеми з символом лампочки — вбудований резистор усе врегулює.
- Заземлення: PE на шину в підрозетнику чи корпус, якщо металевий.
- Фіксація: Запхніть дроти симетрично, закрутіть підрозетник (4 гвинти в бетон), насадьте вимикач, рамку й кришку.
Увімкніть автомат. Світло вмикається/вимикається плавно, підсвітка загоряється м’яко? Ідеал. Якщо мерехтить — додайте конденсатор 0,1 мкФ для LED-ламп.
| Клема | Колір дроту | Призначення | Напруга |
|---|---|---|---|
| L (вхід) | Коричневий/чорний | Фаза з щитка | 220 В |
| 1 (вихід) | Коричневий/чорний | До лампи | 0-220 В |
| N (підсвітка) | Синій | Паралельно лампі | 220 В |
| PE (земля) | Жовто-зелений | Захист | 0 В |
Таблиця за стандартами IEC 60669 та мануалами Schneider Electric (schneider-electric.com, 2025).
Типові помилки та як їх уникнути
- Плутанина фази з нулем: Підсвітка не горить або іскрить — перевірте індикатором, 40% новачків помиляються тут.
- Відсутність нейтралі: У старих будинках — протягніть синій дріт, інакше підсвітка не запрацює.
- Тонкі дроти: Використовуйте 2,5 мм², бо перегрів спалить ізоляцію за місяць.
- Без перевірки напруги: Завжди мультиметр — травми від цього не рідкість.
- Погано затягнуті клеми: Використовуйте динамометричний ключ — ризик пожежі падає на 80%.
Ці пастки підстерігають кожного, але з увагою ви їх обійдете. Один мій приятель спалив розетку через скрутку — урок на все життя.
Перевірка після монтажу: тест на міцність
Увімкніть щиток і натисніть вимикач — лампа спалахує яскраво, підсвітка гасне? Натисніть 50 разів: без тріску, нагріву? Виміряйте: 220 В на виході при ввімкненні, 0 В при вимкненні. Для LED перевірте мерехтіння — якщо є, додайте байпас 47 кОм.
Смарт-моделі тестуйте в app: пінг менше 50 мс, стабільне з’єднання. Якщо тьмяно — слабкий контакт, розберіть і переробіть. Статистика: 90% проблем — від поганих з’єднань (dsns.gov.ua, 2025).
Додаткові поради для довговічності та комфорту
Щоб вимикач служив 20 років, герметизуйте силіконом від вологи, чистіть сухою ганчіркою. У дитячих — з блокуванням, у ванній — IP44. З датчиком руху економте 15% електрики. Експериментуйте з кольорами: зелений для спальні, червоний для кухні. У 2025-му, з blackout’ами, комбінуйте зі смарт-резервом — підсвітка стане рятівником у темряві.
З ростом тарифів вимикачі з підсвіткою економлять до 10%, нагадуючи про вимкнене світло. Монтаж — це не рутина, а маленьке диво, що робить дім живим. Спробуйте — і темрява відступить назавжди.
